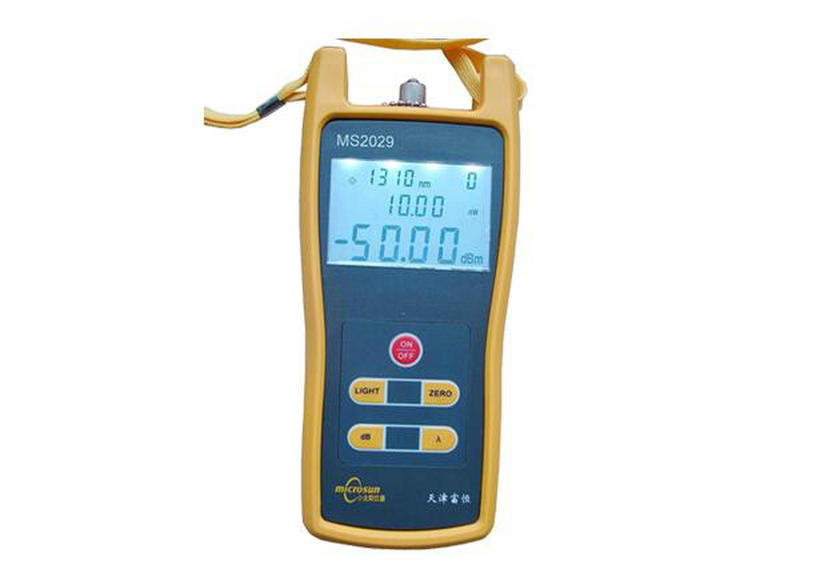

常用光纖測試表有：光功率計、穩定光源、光萬用表、光時域反射儀（OTDR）和光故障定位儀。光功率計:用于測量絕對光功率或通過一段光纖的光功率相對損耗。在光纖系統中，測量光功率是最基本的。非常像電子學中的萬用表，在光纖測量中，光功率計是重負荷常用表，光纖技術人員應該人手一個。通過測量發射端機或光網絡的絕對功率，一臺光功率計就能夠評價光端設備的性能。用光功率計與穩定光源組合使用，則能夠測量連接損耗、檢驗連續性，并幫助評估光纖鏈路傳輸質量。穩定光源:對光系統發射已知功率和波長的光。穩定光源與光功率計結合在一起，可以測量光纖系統的光損耗。對現成的光纖系統，通常也可把系統的發射端機當作穩定光源。如果端機無法工作或沒有端機，則需要單獨的穩定光源。穩定光源的波長應與系統端機的波長盡可能一致。在系統安裝完畢后，經常需要測量端到端損耗，以便確定連接損耗是否滿足設計要求，如：測量連接器、接續點的損耗以及光纖本體損耗。
光萬用表:用來測量光纖鏈路的光功率損耗。有以下兩種光萬用表：
１、由獨立的光功率計和穩定光源組成。
２、光功率計和穩定光源結合為一體的集成測試系統。
在短距離局域網(LAN)中，端點距離在步行或談話之內，技術人員可在任意一端成功地使用經濟性組合光萬用表，一端使用穩定光源另一端使用光功率計。對長途網絡系統，技術人員應該在每端裝備完整的組合或集成光萬用表。
當選擇儀表時，溫度或許是最嚴格的標準。Bellcore推薦現場便攜式設備應在-18℃（無濕度控制）至50℃（95%濕度）
光時域反射儀(OTDR)及故障定位儀(FaultLocator):表現為光纖損耗與距離的函數。借助于OTDR，技術人員能夠看到整個系統輪廓，識別并測量光纖的跨度、接續點和連接頭。在診斷光纖故障的儀表中，OTDR是最經典的，也是最昂貴的儀表。與光功率計和光萬用表的兩端測試不同，OTDR僅通過光纖的一端就可測得光纖損耗。OTDR軌跡線給出系統衰減值的位置和大小，如：任何連接器、接續點、光纖異形、或光纖斷點的位置及其損耗大小。OTDR可被用于以下三個方面：
１、在敷設前了解光纜的特性（長度和衰減）。
２、得到一段光纖的信號軌跡線波形。
３、在問題增加和連接狀況每況愈下時，定位嚴重故障點。
故障定位儀（FaultLocator）是OTDR的一個特殊版本，故障定位儀可以自動發現光纖故障所在，而不需OTDR的復雜操作步驟，其價格也只是OTDR的幾分之一。
選擇光纖測試儀表，一般需考慮以下四個方面的因素：即確定你的系統參數、工作環境、比較性能要素、儀表的維護
確定你的系統參數
工作波長（nm）三個主要的傳輸窗口為850nm，1300nm及1550nm。
光源種類（LED或激光）：在短距離應用中，由于經濟實用的原因，大多數低速局域網LAN(<100Mbs)通常使用LED光源。大多數高速系統>100Mbs使用激光光源長距離傳輸信號。（MM）包括50/125、62.5/125、100/140和200/230 um。連接器種類：國內常見的連接器包括：FC-PC，F(xiàn)C-APC，SC-PC，SC-APC，ST等。最新的連接器則有：LC，MU，MT-RJ等可能的最大鏈路損耗。
損耗估算/系統的容限。明確你的工作環境對用戶/購買者來講，選擇一臺野外現場用儀表，溫度標準或許是最嚴格的。通常，野外現場測量必須在嚴峻的環境中使用，BELLCORE推薦現場便攜式儀表的工作溫度應該從-18℃~50℃，同時儲運溫度為-40~+60℃(95%RH)。實驗室的儀器僅需在較窄的控制范圍5~50℃工作。不像實驗室儀表能夠采用交流供電，現場便攜式儀表對儀表電源通常要求較為苛刻，否則會影響工作效率。另外，儀器的電源供電問題還經常是引起儀器故障或損壞的一個重要誘因。因此，用戶應該考慮和權衡如下因素：
１、內裝電池的位置應便于用戶更換。
２、新電池或滿充電池的最少工作時間要達到10小時(一個工作日)。然而電池工作壽命的目標值應在40~50小時(一周)以上，以確保技術人員和儀器的最佳工作效率。
３、使用電池的型號越普通越好，如通用9V或1.5V五號干電池等，因?yàn)檫@些通用電池非常容易就地找到或購得。
４、普通干電池優于可充電電池（如：鉛-酸、鎳鎘電池），因?yàn)槌潆婋姵卮蠖啻嬖凇坝洃洝眴?wèn)題、包裝不標準、不容易買到、環保問題等。以前，要找到符合上述所有四個標準的便攜式測試儀器幾乎是不可能的?，F(xiàn)在，采用最現代CMOS電路制造技術的藝術化光功率計，僅用一般五號干電池(隨處可得），即可工作100小時以上。另外一些實驗室型號提供雙電源（AC和內部電池）以增加其適應性。如同手提電話一樣，光纖測試儀表同樣具有眾多的外觀包裝形式。低于1.5公斤的手持式表一般沒有許多虛飾，只提供基本功能和性能；半便攜式儀表(大于1.5公斤)通常具備更復雜的或擴展的功能；實驗室儀器是專為控制實驗室/生產場合設計的，具備AC供電。比較性能要素：這里是選擇步驟的第三步，包括每種光測試設備的詳細分析。光功率計對于任何光纖傳輸系統的生產制造、安裝、運行和維護，光功率測量是必不可少的。在光纖領域，沒有光功率計，任何工程、實驗室、生產車間或電話維護設施都無法工作。例如：光功率計可用于測量激光光源和LED光源的輸出功率；用于確認光纖鏈路的損耗估算；其中最重要的是，它是測試光學元器件(光纖、連接器、接續子、衰減器等)的性能指標的關鍵儀器。
針對用戶的具體應用，要選擇適合的光功率計，應該關注以下各點：
１、選擇最優的探頭類型和接口類型
２、評價校準精度和制造校準程序，與你的光纖和接頭要求范圍相匹配。
３、確定這些型號與你的測量范圍和顯示分辨率相一致。
